Bezpečné zásuvky a osvětlení v koupelně: Normy ČSN, zóny a praktické rady

Stáli jste někdy u umyvadla s elektrickým holicím strojkem a věděli jste přesně, jak daleko od okraje dřezu musí být zásuvka? Nebo jste se při rekonstrukci koupelny divili, proč elektrikář trvá na tom, že tam nemůže být vypínač? Voda a elektřina spolu nesedí. To ví každý. Ale pravidla, která určují, kde smíte mít zapojený fén nebo noční lampičku, jsou mnohem složitější než jen "nedávejte to do sprchy".

V České republice platí přísné předpisy, které mají za cíl jednu věc - zachránit vám život. Pokud plánujete rekonstrukci nebo stavbu nové koupelny, je klíčové znát tyto normy. Není to jen o byrokracii. Je to o tom, abyste si mohli vychutnat relaxační koupele bez obav ze zásahu proudu.

Klíčové body pro bezpečnou instalaci

• Zónové rozdělení je základ: Koupelna není jedna plocha, ale několik oblastí s různým rizikem (zóny 0-3).
• Výška zásuvek: U umyvadla musí být zásuvka minimálně 120 cm nad podlahou.
• Proudový chránič (RCD): Je povinností pro všechny obvody v koupelně a reaguje během milisekund.
• Krytí IP44: Ačkoli norma často stačí s IP20, vyšší krytí proti stříkající vodě je jistota navíc.
• Ochranné pospojování: Kovové části jako vana nebo potrubí musí být propojeny s uzemněním.

Proč jsou normy v koupelně tak přísné?

Koupelna je unikátní prostor. Kombinuje vysokou vlhkost, teplotní výkyvy a přímý kontakt s vodou. Podle hlavní normy ČSN 33 2000-7-701, která definuje bezpečnostní požadavky pro elektroinstalace v místnostech s vanou nebo sprchou, je riziko úrazu zde mnohonásobně vyšší než v obýváku. Tato norma nahradila starší verze a dnes stanovuje jasné hranice pro to, co může a co nemůže být v koupelně zapojeno.

Cílem není vás omezit ve stylu, ale minimalizovat šanci na tragédii. Když máte mokré nohy a dotknete se vadného spotřebiče, vaše tělo vede proud lépe než suchá kůže. Proto se instalace v koupelnách liší od těch v jiných místnostech. Elektrikáři sem chodí s větší opatrností, protože chyba má fatální následky.

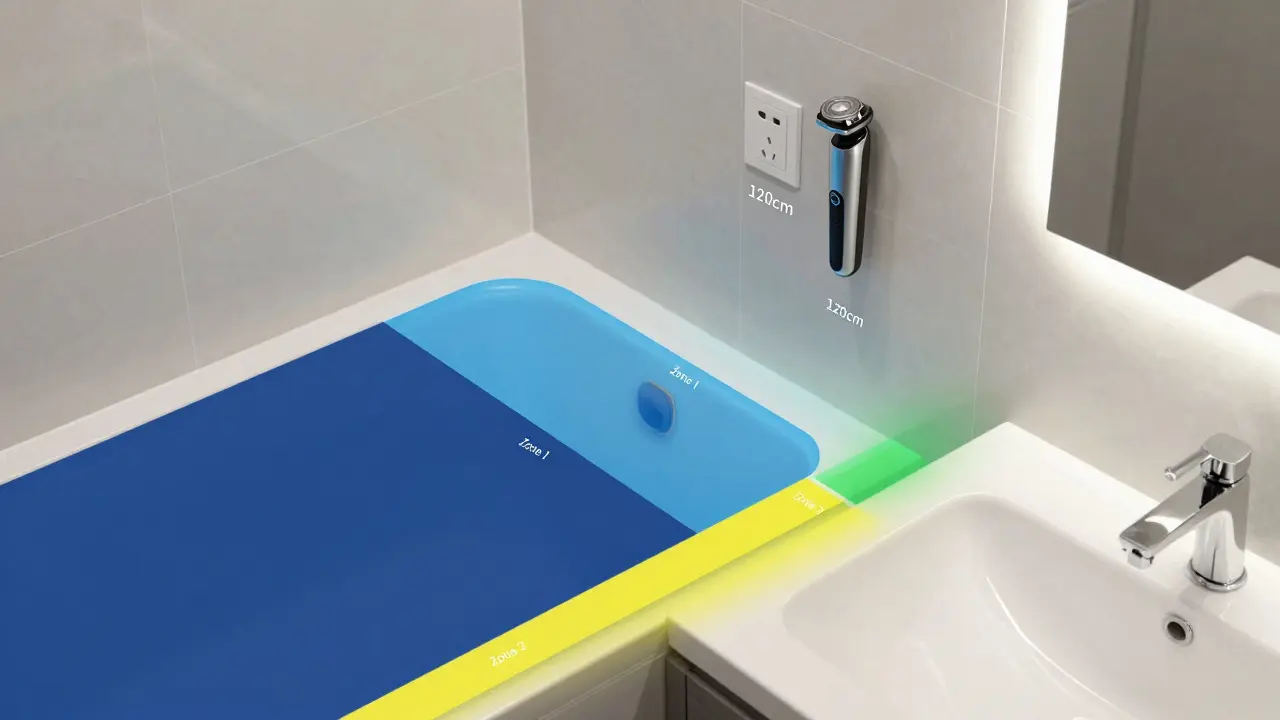

Rozumíme ochranným zónám: Zóna 0 až 3

Abychom pochopili, kam kam umístit zásuvku, musíme koupelnu rozdělit na imaginární oblasti. Tyto zóny určují míru expozice vodě. Představte si je jako koncentrické kruhy kolem zdroje vody.

Toto rozdělení je absolutní základem. Pokud umístíte zásuvku do zóny 2, porušujete normu. I když by technicky fungovala, pojišťovna vám v případě nehody nezaplatí a revizní technik instalaci nepodepíše.

Kam přesně umístit zásuvky a vypínače?

Tady nastává nejvíce nedorozumění. Mnoho lidí si myslí, že pokud je zásuvka vysoko, může být kdekoliv. Ne tak docela. Podívejme se na konkrétní čísla.

U umyvadla: Zásuvka musí být umístěna minimálně 120 cm nad podlahou. Toto měření se provádí od finální podlahy, ne od hrubé stavby. Pokud chcete zásuvku blíže k umyvadlu, musíte dodržet vzdálenost alespoň 20 cm od pomyslné hranice umyvadla. Uvnitř této „mokré zóny“ kolem umyvadla žádné zásuvky nejsou dovoleny.

U vany a sprchy: Zde je pravidlo tvrdší. V prostoru nad vanou nebo sprchovým koutem (zóna 1) nesmí být žádná zásuvka ani vypínač. Výjimkou jsou pouze velmi specifická zařízení napájená nízkým napětím (SELV), což je pro běžnou domácnost nepraktické. Zásuvky tedy musí být umístěny venku z tohoto prostoru, ideálně v zóně 3.

Výška vypínačů: Stejně jako u zásuvek platí pro vypínače světla doporučená výška alespoň 1,2 metru. Pokud by vypínač byl níže, zvyšuje se riziko, že ho zasáhne voda při mytí podlahy nebo při spláchnutí záchodu, pokud je v koupelně umístěn.

Důležitost krytí IP a výběru materiálů

Viděli jste už ty malé plastové víčka na zásuvkách? Jsou známé jako stupeň krytí IP. První číslice označuje ochranu proti pevným předmětům, druhá proti vodě. Pro běžné zásuvky v koupelně (v zóně 3) stačí norma IP20. To znamená, že jsou chráněny proti dotyku prstem, ale ne proti vodě.

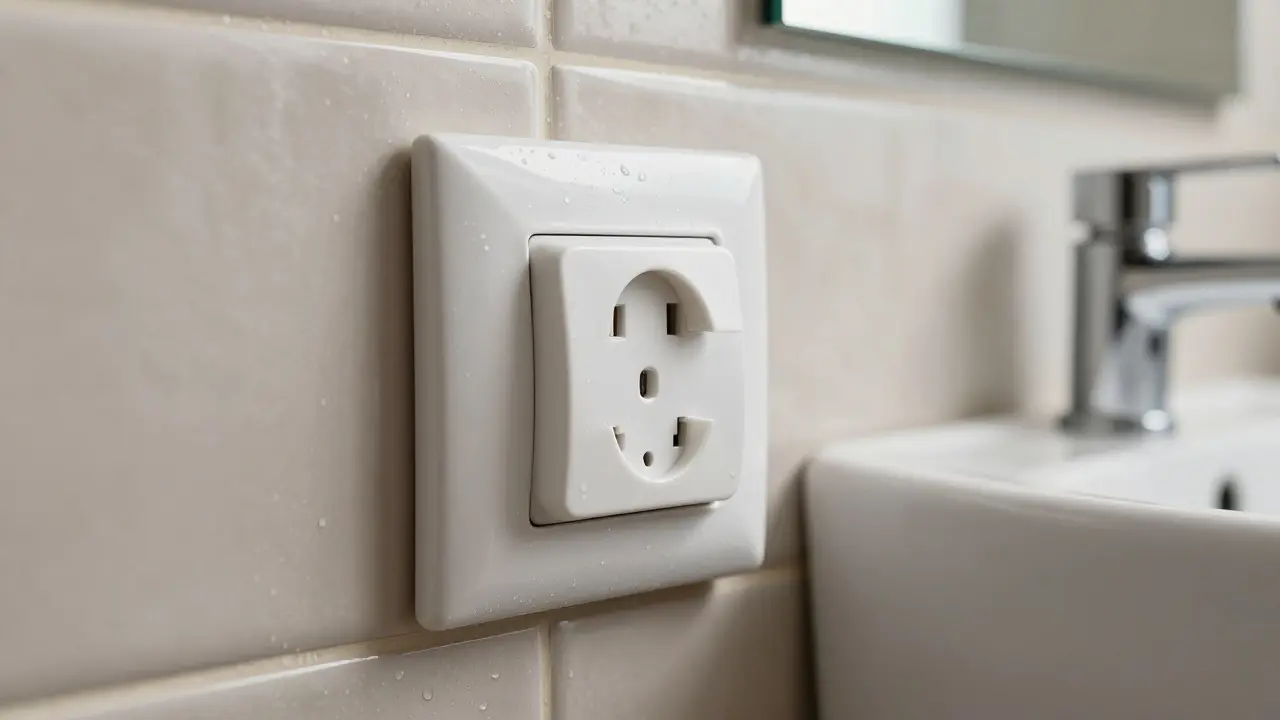

Počkejte, není to málo? Ano, pokud dodržíte vzdálenosti od vody. Ale co když máte otevřenou sprchu a voda létá po celém pokoji? Zde doporučuji zvolit zásuvky s krytím IP44. Ty mají těsnící gumy a víčka, která chrání před stříkající vodou ze všech stran. Na trhu v ČR dominují značky jako Legrand, ABB a Schneider Electric, které nabízejí designové řady právě s tímto vyšším krytím. Je to investice do klidu, zejména pokud máte děti.

Nepodceňujte ani kvalitu samotných zásuvek. Levné kusy mohou časem vypršet, kontakty se oxidovat a vzniká tak riziko jiskření. V prostředí s vysokou vlhkostí je to bomba s časovaným zápalným mechanismem.

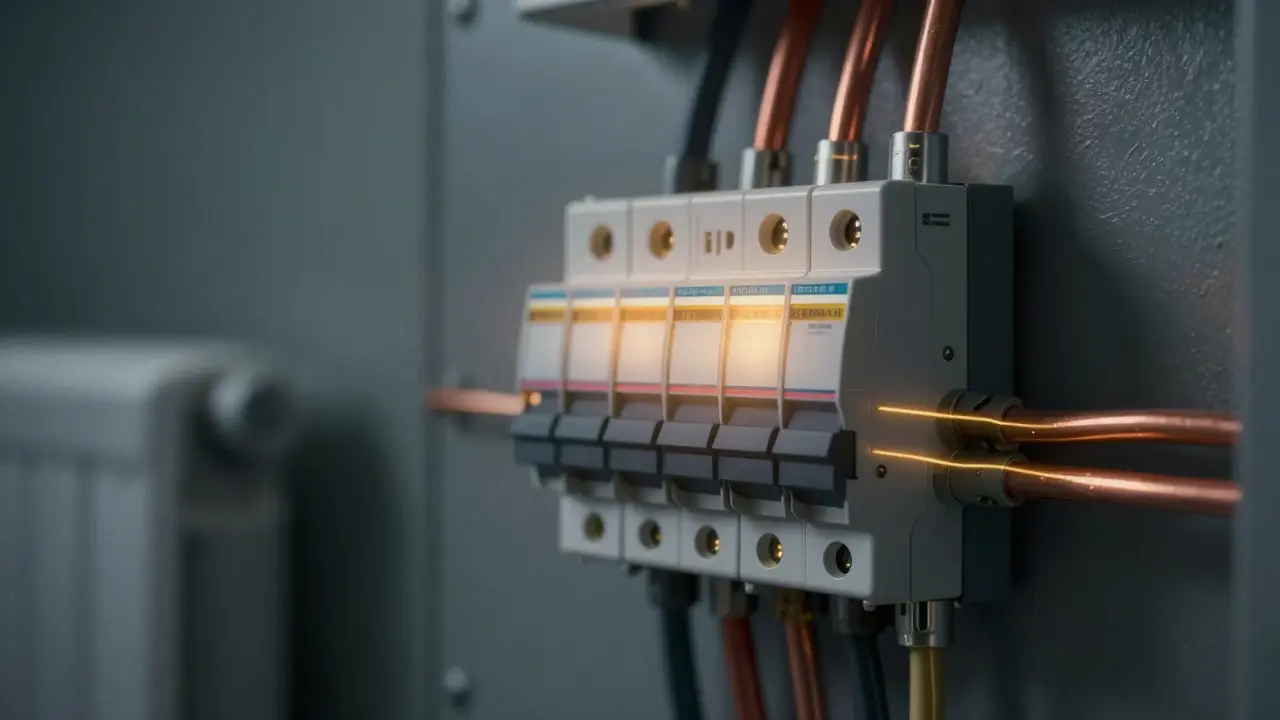

Proudový chránič (RCD): Vaše pojistka života

Toto je asi nejdůležitější komponenta celé instalace. Bez něj byste neměli v koupelně zapojit ani lampačku. Proudový chránič (RCD) monitoruje rozdíl mezi proudem, který teče do spotřebiče, a proudem, který se vrací zpět. Pokud je nějaký rozdíl, znamená to, že proud uniká - pravděpodobně přes vaše tělo do země.

Chránič reaguje extrémně rychle, obvykle do 30 milisekund. Za tento zlomek sekundy stačí odpojit napětí, než by proud mohl způsobit fibrilaci srdce. Norma vyžaduje, aby všechny obvody v koupelně byly chráněny proudovým chráničem s nominálním zběžným proudem maximálně 30 mA. Při rekonstrukci si vždy ověřte, zda váš jistič v rozvaděči tento parametr splňuje.

Ochranné pospojování: Skrytý hrdina

Máte kovovou vanu? Kovové potrubí? Radiátor? Všechny tyto části musí být propojeny vodičem s hlavním uzemněním domu. Tomu říkáme ochranné pospojování. Cílem je zajistit, že pokud by do vany unikl proud, všechny kovové části v koupelně by měly stejný potenciál. Nemohlo by dojít k tomu, že byste jednou rukou drželi vanu a druhou kohoutek a proud by prošel přes vás.

Vodiče pro toto pospojování musí mít dostatečný průřez. Norma stanovuje minimálně 6 mm² mědi. Moderní vany a sprchové panely často mají připravené svorky pro toto připojení přímo na výrobku. Nikdy je nepřehlížejte. Elektrikář je musí spojit s uzemňovací sběrnicí.

Nejčastější chyby při rekonstrukci

I profesionálové se občas pomýlí, ale laici dělají chyby často. Zde jsou ty největší pastí:

1. Zásuvka příliš nízko: Instalace zásuvky ve výšce 90 cm u umyvadla vypadá ergonomicky dobře, ale je v rozporu s normou (min. 120 cm). Po roce se může stát, že kondenzát nebo stříkající voda způsobí zkrat.
2. Chybějící RCD: Starší domy často neměly proudové chrániče oddělené pro koupelnu. Při rekonstrukci je nutné rozvod upravit a přidat tento chránič.
3. Ignorování zóny 2: Umístění vypínače na stěnu přímo vedle sprchového koutu, i když je vysoko. Pokud je ve vzdálenosti méně než 60 cm od hrany sprchy, je to zakázáno.
4. Špatné krytí: Použití běžných zásuvek bez víček v prostoru, kde může voda stříkat z vany. Ačkoli to norma v zóně 3 striktně nezakazuje, je to hrubá nedbalost.

Jeden uživatel na fóru sdílel zkušenost: „Instaloval jsem zásuvku nad umyvadlem ve výšce 100 cm. Po roce se začaly objevovat problémy s vlhkostí ve zdi a musel jsem celou instalaci předělávat.“ Příklad jasný. Šetřit na výšce nebo kvalitě se nevyplatí.

Budoucnost: Chytré koupelny a nové normy

Svět se mění a s ním i naše koupelny. Přicházejí inteligentní zrcadla s osvětlením, hlasově řízené sprchy a senzorové pisoáry. Český normalizační institut pracuje na aktualizaci norem, která bude reflektovat tyto technologie. Zatímco staré normy řešily hlavně mechanické úniky proudu, nové budou muset řešit kybernetickou bezpečnost a stabilitu IoT zařízení ve vlhkém prostředí.

Pro běžného uživatele to zatím znamená jedno: Držte se osvědčených postupů. Pokud kupujete chytré zařízení do koupelny, ujistěte se, že má certifikaci pro použití ve vlhkém prostředí a že je napájeno bezpečným napětím nebo má odpovídající krytí IP.

Shrnutí a doporučení

Bezpečná koupelna není náhoda. Je to výsledek dodržení norem, správného zónového rozdělení a použití kvalitních komponent. Než začnete bourat zdi, konzultujte projekt s kvalifikovaným elektrikářem. Nechte si provést odbornou revizi po dokončení prací. Investice do bezpečnosti je nejdražší, když ji neuděláte.

Pamatujte: Zásuvky min. 1,2 m vysoko, proudový chránič povinně, ochranné pospojování všech kovů a respekt k ochranným zónám. Pokud dodržíte tato pravidla, můžete se své koupelny radovat bez obav.
